Was ist ein Stehlager?

Ein Stehlager ist ein Sockel, der mithilfe kompatibler Lager und verschiedener Zubehörteile eine rotierende Welle stützt. Die Baugruppe besteht aus einem Montageblock, der ein Lager beherbergt. Der Block wird auf einem Fundament montiert und eine Welle wird eingesetzt, sodass sich der innere Teil des Lagers/der Welle drehen kann. Wenn Sie die Spezifikationen und Preise des Stehlagers erfahren möchten, kontaktieren Sie uns bitte!

Vorteil des Stehlagers

Erhöhte Tragfähigkeit
Stehlager sind für hohe Belastungen ausgelegt und daher ideal für Industrieanlagen, die unter hohen Drücken arbeiten. Diese Lager verteilen die Last gleichmäßig und verringern so das Risiko von vorzeitigem Verschleiß und Ausfall. Durch die Verwendung von Stehlagern können Sie sicherstellen, dass Ihre Ausrüstung den Anforderungen von Hochleistungsanwendungen gewachsen ist.
Verbesserte Leistung
Durch den Einbau von Stehlagern können Sie die Leistung Ihrer Industrieanlagen erheblich steigern. Diese Lager bieten geringe Reibung und einen reibungslosen Betrieb, was zu einem geringeren Energieverbrauch und einer höheren Effizienz führt. Durch die verbesserte Leistung können Ihre Maschinen auf optimalem Niveau arbeiten, was zu höherer Produktivität und Leistung führt.
Verbesserte Haltbarkeit
Industrieanlagen werden oft in rauen Umgebungen betrieben und die Lager sind Staub, Schmutz und extremen Temperaturen ausgesetzt. Stehlager sind so konzipiert, dass sie diesen anspruchsvollen Bedingungen standhalten und eine hervorragende Beständigkeit gegen Verschleiß, Rissbildung und Stöße bieten. Durch die Verwendung langlebiger Stehlager können Sie vorzeitige Ausfälle und kostspielige Ausfallzeiten verhindern.
Reduzierte Wartungskosten
Einer der Hauptvorteile der Verwendung von Stehlagern ist ihre Fähigkeit, den Wartungsaufwand zu minimieren. Diese Lager sind geschmiert, abgedichtet und vormontiert, wodurch die Notwendigkeit häufiger Wartungseingriffe reduziert wird. Durch weniger Ausfallzeiten für die Lagerwartung können Ihre Industrieanlagen effizient arbeiten und Sie sparen wertvolle Zeit und Geld.
Einfache Installation und Austausch
Stehlager sind für eine einfache Installation und einen einfachen Austausch konzipiert und ermöglichen eine schnelle und problemlose Wartung. Durch ihren einfachen Montageprozess ermöglichen diese Lager einen schnelleren Geräteaufbau und minimieren Ausfallzeiten beim Austausch. Diese einfache Installation stellt sicher, dass Ihre Industrieanlagen den Betrieb schnell wieder aufnehmen können und maximiert so die Produktivität.
Vielseitige Anwendungen
Stehlager bieten Vielseitigkeit in ihren Anwendungen und eignen sich daher für verschiedene Industrieanlagen in verschiedenen Branchen. Von Fördersystemen und landwirtschaftlichen Maschinen bis hin zu Produktionsanlagen und Bergbaubetrieben können diese Lager an unterschiedliche Arbeitsbedingungen angepasst werden. Ihre Vielseitigkeit ermöglicht eine nahtlose Integration in verschiedene Maschinentypen.
Geräusch- und Vibrationsreduzierung
Industrieanlagen können erheblichen Lärm und Vibrationen erzeugen, die sich auf den gesamten Betrieb und die Arbeitsumgebung auswirken können. Stehlager verfügen über Geräusch- und Vibrationsreduzierungsfunktionen und sorgen so für eine ruhigere und komfortablere Arbeitsumgebung. Durch die Minimierung von Lärm und Vibrationen tragen diese Lager zu einem sichereren und produktiveren Arbeitsplatz bei.
Korrosionsbeständigkeit
In vielen Industrieumgebungen sind Geräte korrosiven Stoffen wie Feuchtigkeit, Chemikalien und Verunreinigungen ausgesetzt. Stehlager sind aus korrosionsbeständigen Materialien gefertigt und bieten hervorragenden Schutz vor Rost und Verschleiß. Durch den Einsatz korrosionsbeständiger Lager können Sie die Lebensdauer Ihrer Industrieanlagen verlängern und deren Leistung aufrechterhalten.
Kosteneffiziente Lösung
Die Investition in hochwertige Stehlager kann eine kostengünstige Lösung für Ihre Industrieausrüstung sein. Diese Lager bieten eine lange Lebensdauer und reduzieren die Notwendigkeit häufiger Austausche und die damit verbundenen Kosten. Darüber hinaus trägt ihre Fähigkeit, den Wartungsaufwand zu minimieren und die Energieeffizienz zu verbessern, zu Gesamtkosteneinsparungen bei.
Lange Lebensdauer
Stehlager sind für ihre lange Lebensdauer bekannt und gewährleisten zuverlässige Leistung und Haltbarkeit. Diese Lager sind mit hochwertigen Materialien und Herstellungsprozessen ausgestattet, was zu einer längeren Betriebslebensdauer führt. Durch den Einsatz von Stehlagern können Sie Ausfallzeiten minimieren und die Lebensdauer Ihrer Industrieanlagen maximieren.

Art des Stehlagers

Gleitlager
Gleitlager werden zur Begrenzung, Führung oder Reduzierung der Reibung in linearen Anwendungen eingesetzt. Sie nutzen eine Gleitbewegung anstelle der Rollbewegung, die bei Kugel-, Rollen- und Nadellagern üblich ist. Gleitlager können aus einer Vielzahl von Materialien hergestellt werden, bestehen jedoch typischerweise aus Bronze, einer Graphit-Metalllegierung oder Kunststoff. Metall-Stehlager müssen ordnungsgemäß geschmiert werden, um Verschleiß und Reibung zu reduzieren. Bronzegleitlager können auch entweder mit Öl imprägniert oder selbstschmierend sein.

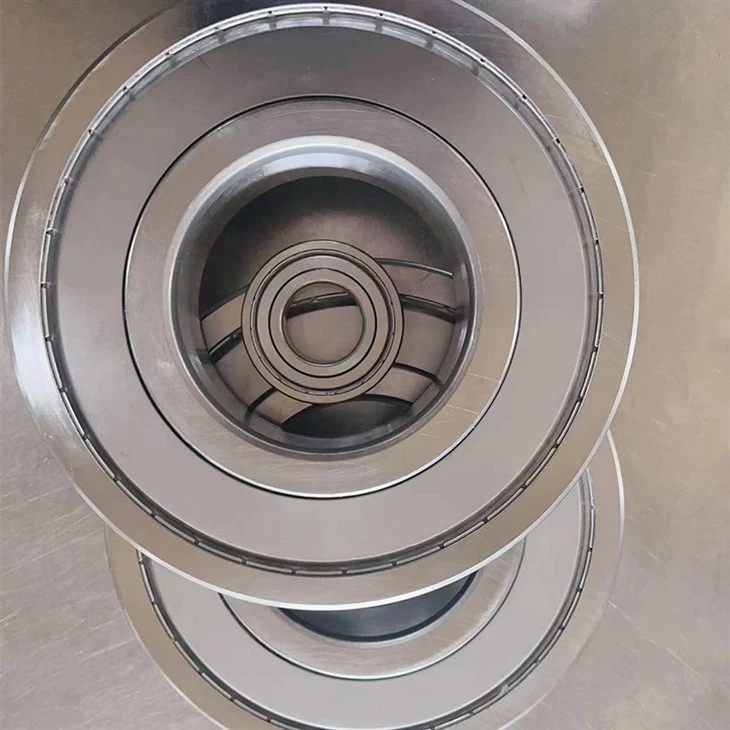

Kugellager
Kugellager haben eine Kugel als Wälzkörper. Sie werden verwendet, um bei rotierenden Anwendungen eine gleichmäßige Bewegung mit geringer Reibung zu gewährleisten. Die Konstruktion besteht aus einem Innen- und Außenring, Kugeln und normalerweise einem Käfig oder Kugelseparator. Kugellager bestehen aus einem Innen- und Außenring sowie Kugeln. Sie können mit einem Käfig- oder Kugelseparator ausgestattet sein.
Rollenlager
Wälzlager haben als Wälzkörper eine Rolle. Sie werden verwendet, um bei rotierenden Anwendungen eine gleichmäßige Bewegung mit geringer Reibung zu gewährleisten. Die Konstruktion besteht aus einem Innen- und Außenring, Rollen und normalerweise einem Käfig oder Rollenseparator. Es gibt drei Haupttypen von Rollenlagern, die in Stehlagern verwendet werden:

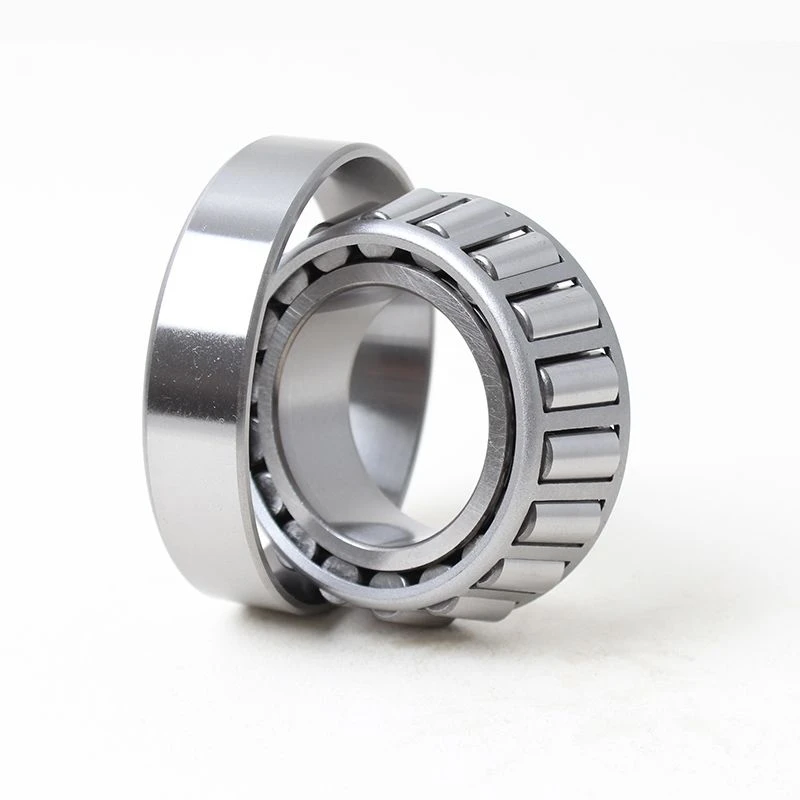

1.Kegelrollenlager
Kegelrollenlager verwenden konische Rollen, die auf konischen Laufbahnen laufen. Sie können sowohl radiale als auch axiale Belastungen aufnehmen und aufgrund der größeren Kontaktfläche auch höhere Belastungen tragen als Kugellager. Kegelrollenlager bestehen aus einem Innenring (Kegel), einem Außenring (Becher), einem Käfig und Rollen. Sie verfügen über eine hohe radiale und axiale Belastbarkeit beim Einsatz bei niedrigen bis mittleren Drehzahlen. Die Schubkraft von Kegelrollen-Stehlagern beträgt etwa 60 % der radialen Kapazität. Sie sind in der Regel teurer.
2.Pendelrollenlager
Pendelrollenlager sind selbstausrichtende, zweireihige, kombinierte Radial- und Axiallager. Der Wälzkörper dieser Stehlager hat eine ballige oder kugelförmige Form. Pendelrollen-Stehlager eignen sich hervorragend für den Umgang mit hohen Belastungen und Belastungen, die eine Stoßtoleranz erfordern. Sie verfügen jedoch über begrenzte Geschwindigkeitsfähigkeiten.
3. Zylinderrollenlager
Zylinderrollenlager sind Lager mit hoher Radialkapazität und mäßiger Axialbelastung. Für geringere Spannungskonzentrationen können sie ballig oder endseitig entlastet sein. Zylinderrollen-Stehlager erzeugen geringe Reibung und ermöglichen hohe Geschwindigkeiten.
Nadellager
Nadellager haben als Wälzkörper eine Nadelrolle. Sie ähneln Zylinderrollenlagern, haben jedoch ein kleineres Verhältnis von Durchmesser zu Länge. Durch die Steuerung des Umfangsspiels zwischen den Rollen oder Nadeln werden die Wälzkörper parallel zur Wellenachse gehalten. Nadellager sind für Radiallastanwendungen konzipiert, bei denen ein niedriges Profil gewünscht ist.
Hydrodynamische Lager
Hydrodynamische Lager sind Flüssigkeitsfilmlager, die auf einem Öl- oder Luftfilm basieren, um einen Abstand zwischen den beweglichen und stationären Elementen zu schaffen. Hydrodynamische Stehlager bieten eine hohe Steifigkeit, Belastbarkeit und eine lange Lagerlebensdauer, sind jedoch erheblich komplexer und teurer als Standard-Stehlager mit Wälzkörpern.

So installieren Sie ein Stehlager

Überprüfen und reinigen Sie die Welle
Überprüfen Sie zunächst Ihre Welle, um sicherzustellen, dass sie sauber, rund, gerade, frei von Graten und Kerben ist und gemäß den Herstellerangaben nicht zu klein oder zu groß ist. Benutzen Sie feines Schleifpapier oder Klebeband, um den Schaft von eventuellem Rost zu befreien. Tragen Sie anschließend eine dünne Schicht Öl auf, um eventuelle Rückstände zu entfernen.

Positionieren Sie die Lager auf der Welle
Wenn es beim Aufsetzen des Lagers auf die Welle erforderlich ist, das Lager festzuklopfen, verwenden Sie einen Hammer und einen Hartholzblock oder ein weiches Stahlrohr gegen den Innenring. KEINE Stöße oder Druck auf das Gehäuse oder die Dichtungen ausüben.

Schrauben Sie das Gehäuse leicht an die Montagestruktur
Positionieren Sie die Welle, indem Sie das Gehäuse leicht mit der Montagestruktur verschrauben. Überbrücken Sie die Schlitze der Gehäusebefestigungsschrauben mit schweren Unterlegscheiben oder schweren Federringen. Dadurch kann eine Lockerung verhindert werden.

Legen Sie die endgültige Montageposition fest
Stellen Sie vor dem Sichern der Schrauben Ihre endgültige Montageposition fest, indem Sie die Lagereinheiten von Hand oder mit einem Gummihammer ausrichten.

Schrauben Sie das Gehäuse sicher an die Montagestruktur
Sobald das Lager richtig ausgerichtet ist, schrauben Sie beide Einheiten sicher an der Montagestruktur fest.

Stellen Sie sicher, dass sich die Welle axial bewegen kann
Stellen Sie sicher, dass sich die Welle axial durch die Lagerbohrungen bewegen kann, um die richtige Ausrichtung zu gewährleisten. Wenn dies nicht möglich ist, lösen Sie die Gehäuse und richten Sie die Welle neu aus.

Ziehen Sie beide Stellschrauben des Kragens fest
Ziehen Sie beide Stellschrauben an, drehen Sie dann die Welle und ziehen Sie sie abwechselnd mit den vom Hersteller empfohlenen Drehmomentwerten an. Wenn kein Drehmomentschlüssel zur Verfügung steht, ziehen Sie die Stellschrauben mit einem Inbusschlüssel fest, bis eine dauerhafte Drehung erreicht ist.

Erweiterungseinheit
Wenn Sie eine Erweiterungseinheit verwenden, verriegeln Sie immer zuerst das Festlager. Bewegen Sie das Expansionslager axial in die Mitte des Gehäuses. Nach der Zentrierung ziehen Sie abwechselnd die Stellschrauben an der Erweiterungseinheit an, wie Sie es auch an der festen Einheit getan haben.

So warten Sie das Stehlager

Versorgen Sie die Lager mit sauberem Öl
Stehlager müssen geschmiert werden, damit sie ordnungsgemäß funktionieren. Die Lager können mit flüssigem Öl, Ölnebel oder einer Art Fett geschmiert werden.
Es ist wichtig sicherzustellen, dass die Lager immer mit dem Öl versorgt werden, das sie benötigen. Mangelnde Schmierung kann eine Vielzahl von Problemen verursachen. Darüber hinaus sollte das verwendete Öl stets sauber sein. Stellen Sie sicher, dass Sie das Öl bei Bedarf ersetzen. Es kann die Lebensdauer Ihrer Ausrüstung erheblich verlängern.

Investieren Sie in Schutzdichtungen
Es ist sinnvoll, Ihren Lagern einen zusätzlichen Schutz zu bieten. Dies ist ein Service, den Lagerschutzdichtungen leisten können. Es gibt zwei Arten von Dichtungen auf dem Markt: berührende Schutzvorrichtungen und berührungslose Schutzvorrichtungen.
Ein berührungsloser Schutz verhindert, dass der Lagerblock in direkten Kontakt mit den Dingen in seiner Umgebung kommt. Es kann dazu beitragen, den Träger vor Kratzern und allgemeiner Abnutzung zu schützen.
Berührende Protektoren kommen häufiger vor. Sie schützen das Blocklager, blockieren aber nicht den Kontakt. Besonders beliebt sind Magnetdichtungen. Mit den richtigen Dichtungen können Sie Ihre Blocklager schützen und Fehlausrichtungen vermeiden.

Überprüfen Sie Ihre Lager regelmäßig
Sie sollten Ihre Lager nicht nur mit einer Dichtung und sauberem Öl versehen, sondern sie auch regelmäßig überprüfen. Stellen Sie sicher, dass sie so funktionieren, wie sie sollen. Wenn Ihnen Probleme auffallen, ergreifen Sie Maßnahmen, um diese umgehend zu beheben. Je früher Sie ein Problem beheben, desto geringer ist der Schaden, den es anrichten kann.

So wählen Sie Stehlager aus

1. Wählen Sie einen Lagertyp aus, der für Ihre Anwendung geeignet ist, z. B. Lasttyp, Wellengröße, Laufgeschwindigkeit, Fehlausrichtung usw. Sie können die folgenden Lagertypen enthalten

Gleitlager
Kugelgelagert
Rollenlager – Kegelrollenlager, Pendelrollenlager, Zylinderrollenlager

2.Wählen Sie das richtige Gehäusematerial für Ihre Anwendung und Umgebung
3.Wählen Sie eine geeignete Schaftbefestigung

Die Einheiten können mit einer Stellschraube, einer Exzenterverriegelung, einem einfachen oder doppelten Stellring, einer konzentrischen Verriegelung oder einem konischen Adapter ausgestattet sein

4. Erwägen Sie den Split-Typ, wenn dies erforderlich ist und die Installation vereinfacht
5. Wählen Sie für Hochlastanwendungen eine Pummelblock-Lagereinheit mit geeignetem Lagertyp
6. Auch die Dichtungen variieren, einschließlich Spaltdichtungen, Dichtungen für leichten Kontakt, starken Kontakt und Hilfsdichtungen

Häufig gestellte Fragen

F: Wofür werden Stehlager verwendet?

A: Stehlager tragen Wellen, die parallel zur Montagefläche verlaufen. Dies macht sie zu einem sehr einfachen, aber wichtigen Bestandteil von Fördersystemen, Industrieventilatoren, landwirtschaftlichen Geräten, Schwenkkränen, Autowaschanlagen und vielem mehr.

F: Was ist der Unterschied zwischen einem Flansch- und einem Stehlager?

A: Stehlager können Wellen tragen, die horizontal, vertikal oder in einem Winkel verlaufen – solange der Block auf einer Oberfläche montiert ist, die in die gleiche Richtung verläuft. Flanschblocklager sind im Wesentlichen das rechtwinklige Äquivalent. Flanschblocklager tragen Wellen, die senkrecht zur Montagefläche stehen.

F: Woher wissen Sie, ob Ihr Kissenkugellager defekt ist?

A: Wenn Ihre Vorderradaufhängung ein klapperndes Geräusch macht, ist das Kugellager in Ihrer Sturzplatte verschlissen und muss ersetzt werden.

F: Was ist der Unterschied zwischen Stehlager und Kugellager?

A: Metall-Stehlager müssen ordnungsgemäß geschmiert werden, um Verschleiß und Reibung zu reduzieren. Bronzegleitlager können auch entweder mit Öl imprägniert oder selbstschmierend sein. Kugellager haben eine Kugel als Wälzkörper. Sie werden verwendet, um bei rotierenden Anwendungen eine gleichmäßige Bewegung mit geringer Reibung zu gewährleisten.

F: Ist ein Stehlager ein Lager?

A: Ein Stehlager oder ein Lagergehäuse oder Stehlager ist ein Sockel, der zur Unterstützung einer rotierenden Welle mit kompatiblen Lagern dient. Stehlager sind eigentlich Gehäuse, in die ein Lager eingebaut ist.

F: Aus welchen Teilen besteht ein Kissenlager?

A: Sie haben eine lange Gehäuseeinheit, die normalerweise aus einem starken Metall wie Edelstahl oder Gusseisen besteht. In der Mitte eines Stehlagers befindet sich das Hauptloch, das die Welle einer Maschine oder eines Objekts trägt. Dieses Loch ist von vielen kleinen Metallkugeln in einem ringförmigen Bauteil umgeben, das als Kugelkäfig bezeichnet wird.

F: Können Stehlager eine axiale Belastung aufnehmen?

A: Stehlagergehäuse aus Gusseisen oder Edelstahl nehmen mindestens die gleichen dynamischen und statischen Belastungen auf wie die eingebauten Spannlager. Sie können auch Spitzenlasten oder wechselnde Axiallasten aushalten.

F: Drehen sich Stehlager?

A: Stehlager funktionieren auf die gleiche Weise wie die meisten anderen Lager. Die Welle einer Maschine oder eines Objekts kann in ein Stehlager eingesetzt werden, um die Drehbewegung zu verbessern. Das große mittlere Loch eines Stehlagers kann sich leicht drehen, da es von einer Kugel und einem Käfig umgeben ist.

F: Sollte ich neue Stehlager schmieren?

A: Eine ordnungsgemäße Schmierung ist für die Verwendung aller montierten Lager unerlässlich. Öl im Lagerfett bildet eine dünne Schicht zwischen dem Wälzkörper und den Lagerringen. Ohne diese Ölschicht erreichen Lagerblöcke und Flanschblöcke nur einen Bruchteil ihrer erwarteten Lebensdauer.

F: Wie oft sollten Stehlager gefettet werden?

A: Wenn Ihre Fettpresse etwa 1,35 Gramm pro Hub abgibt, bedeutet das, dass das Lager alle 13 Monate 6 Hübe benötigt; Im Durchschnitt kommt es etwa alle 8 Wochen zu einem Schlaganfall.

F: Brauchen Stehlager Fett?

A: Da sie ein Lager enthalten, müssen Stehlagerbuchsen geschmiert werden. Ohne Schmierung sind sie Reibung ausgesetzt, die ihre Lebensdauer verkürzt. Lager sind Teile, die die Drehung anderer Teile unterstützen, beispielsweise einer Welle.

F: Sind Stehlager abgedichtet?

A: Stehlagereinheiten sind für eine schnelle, einfache und sichere Montage konzipiert. Sie werden im Werk versiegelt und vorgefettet und sind somit sofort einsatzbereit. Für spezifische Anwendungsanforderungen stehen mehrere Dichtungslösungen und Fette (einschließlich Fette in Lebensmittelqualität) zur Verfügung.

F: Kann ich in Lagern Öl anstelle von Fett verwenden?

A: Typischerweise ist Öl bei Hochtemperaturanwendungen und solchen mit hoher Geschwindigkeit und extremer Reibung leistungsfähiger. Fett hingegen eignet sich gut für Lageranwendungen, die bei mäßigen Drehzahlen betrieben werden und bei denen die Temperaturen nicht übermäßig hoch sind.

F: Welche Stehlagergröße benötige ich?

A: Welches Lager für eine bestimmte Anwendung erforderlich ist, hängt in erster Linie von der Belastung und dem Durchmesser der installierten Welle ab. Die Wellenhöhe und die Rücklaufhöhe können durch Messen des mittleren Wellenlagers eines Stehlagers ermittelt werden.

F: Wie viel Gewicht kann ein Stehlager tragen?

A: Hohe Leistung: Rollenkissenblöcke bieten dynamische Belastungswerte im Bereich von 800 bis 12.500 Pfund und einen niedrigen Reibungskoeffizienten, der dazu beiträgt, Geschwindigkeiten von bis zu 25 Fuß/Sekunde zu erreichen.

F: Wie viele Arten von Lagerblöcken gibt es?

A: Die beiden häufigsten Lagerblocktypen sind Stehlagerblöcke und Flanschblöcke. Der Hauptunterschied zwischen beiden besteht in der Ausrichtung der Welle zur Montagefläche. Stehlager, die manchmal auch als Klempnerlager bezeichnet werden, tragen Wellen, die parallel zur Montagefläche verlaufen.
